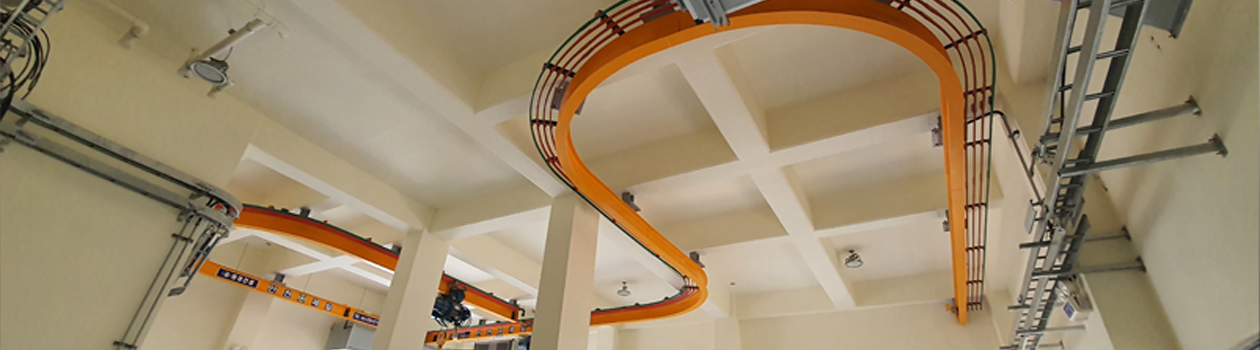

Mono Rail & Trolly Bar Type
제품설명

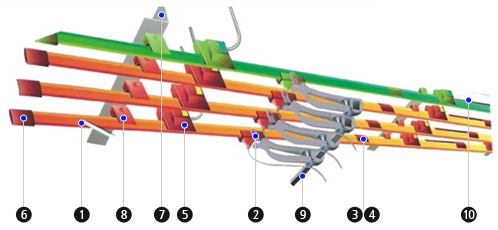

| 도면번호 | 명칭 | 비고 |
|---|---|---|
| 1 | 트로리바(TROLLEY-BAR) | 60A, 90A, 200A, 300A, 500A, 800A, 1000A, 1200A |
| 2 | 집진기(COLLECTOR) | 구동기기에 부착되어 TOLLEY BAR로부터 집전함 |
| 3 | 연결덮개(JOINT COVER) | BAR연결부분 COVER |
| 4 | 연결단자(JOINT KEEPER) | 전류용량 60A이상 또는 온도변화가 시한 장소에서 설치시 사용 |
| 5 | 전원인입기(POWER PEEDER) | BAR에 전원을 연결해줌 |
| 6 | 끝마개(END CAP) | BAR 끝부분에 끼워준다 |
| 7 | 앵글(HANGER BRACKET) | ANGLE로 제작 |
| 8 | 고정자(HAGER CLAMP) | TROLLEY BAR를 BRACKET에 고정시켜 줌 |
| 9 | 사각봉(MOUNTING BAR) | COLLECTOR를 고정시킨다 |
| 10 | 격리대(EXPAMSION SECTION) | 주위 온도변화로 BAR가 팽창될 때 BAR의 휘어짐을 방지 |
| 형강치수 AxBxt | 횡행레일허용최대스판(m) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1/2t | 1t | 2t | 3t | 5t | 7.5t | 10t | 15t | 20t | |
| 200 x 100 x 7 | 5.8 | 4.1 | 2.9 | 2.3 | - | - | - | - | - |
| 250 x 125 x 7.5 | 8.9 | 6.3 | 4.4 | 3.6 | 2.8 | - | - | - | - |
| 250 x 125 x 10 | 10.6 | 7.5 | 5.3 | 4.3 | 3.3 | - | - | - | - |
| 300 x 150 x 8 | 12.1 | 8.5 | 6.0 | 4.9 | 3.8 | - | - | - | - |
| 300 x 150 x 10 | 14 | 9.9 | 7 | 5.7 | 4.4 | - | - | - | - |
| 300 x 150 x 11.5 | 15.0 | 10.6 | 7.5 | 6.1 | 4.7 | 4.0 | 3.5 | - | - |
| 350 x 150 x 9 | 15.3 | 10.8 | 7.6 | 6.2 | 4.8 | - | - | - | - |
| 350 x 150 x 12 | 18.6 | 13.2 | 9.3 | 7.6 | 5.9 | - | - | - | - |
| 400 x 150 x 10 | 19.2 | 13.6 | 9.6 | 7.8 | 6.1 | - | - | - | - |
| 400 x 150 x 12.5 | 22.1 | 15.6 | 11.0 | 9.0 | 7.0 | - | - | - | - |
| 400 x 175 x 11 | - | - | - | - | 7.7 | - | - | - | - |
| 400 x 175 x 13 | - | - | - | - | 8.6 | 7.3 | 6.4 | 5.2 | 4.5 |
| 600 x 190 x 15 | - | - | - | - | 9.1 | 7.9 | 6.5 | 5.8 | |
| 최소굴곡반경(m) | 1.5 | 1.5 | 1.8 | 1.8 | 2.3 | 직선 | 직선 | 직선 | 직선 |
